Proyecto presentado al V Congreso Edificios Energía Casi Nula:
Resumen Proyecto
Se trata de un edificio que nace desde sus orígenes como un edificio de consumo casi nulo con la intención de certificarlo como passivhaus para verificar que cumple todos los patrones y que la construcción es fiel al proyecto de consumo casi nulo. Desde el anteproyecto, pasando por las distintas etapas: anteproyecto, proyecto de ejecución, toda la contratación, la construcción y puesta en marcha de esta vivienda, se ha llevado a cabo por el equipo de arquitectura para comprobar de primera mano como es la construcción de un proyecto innovador en un entorno rural, valorando especialmente los precios y los plazos, así como la calidad de la ejecución.
Memoria descriptiva
Se trata de una vivienda en un enclave paisajístico admirable, donde el entorno marcará la definición del proyecto. La transparencia de los espacios para fundirse con el exterior será clave para el acierto del proyecto. Las carpinterías kommerling tendrán un protagonismo singular en esta casa mirador.
Diseñar una vivienda de consumo casi nulo ha sido el gran reto tras Integrar arquitectura y paisaje.
Agentes del Proyecto
- Promotor: G. Porta Casas
- Proyectistas: Carmen Batanero Marcos
- Dirección Obra: C. Batanero Marcos
- Otros Técnicos Intervinientes: Juan Filgueiras, Iván garcía, Raquel Sanchez, Cristina Sarachaga
- Otros Agentes: Natureback, Mabitat, Teuvento, Kommerling, Saunier douval, Zhender.
Antecedentes
Esta vivienda unifamiliar nace desde su concepción como proyecto de consumo casi nulo y la idea de ejecutar el proyecto en todas sus fases para estudiar las dificultades que puedan surgir en obra y ver de cerca pros y contras de estos tipos de proyectos. ¿Merece la pena hacer una passivhaus o casa de consumo casi nulo? Nuestro reto es formar y dar a conocer que no tiene por qué ser tan mayorado el precio.

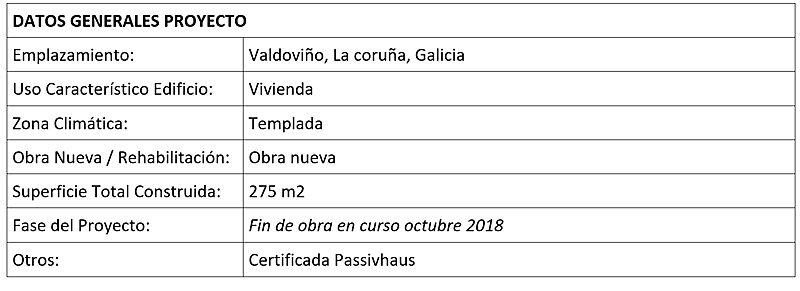

Descripción del Proyecto
El edificio nace del “genius loci”, el genio del lugar, el proyecto potencia enmarca el paraje natural donde se encuentra, creando una vivienda-mirador sin precedente en el lugar.
Se trata de una vivienda pasiva con una planta -1 para garaje, lavadero, e instalaciones, y una planta principal donde se desarrolla toda la vivienda cocina salón comedor en abierto, 5 dormitorios y 2 baños.
Prestaciones del Edificio
Para conseguir una vivienda pasiva siendo una vivienda-mirador, abierta al océano, con amplias vistas y grandes entradas de sol, había que estudiar bien el proyecto desde el principio, orientación solar, parasoles, materiales, asilamientos, etc.
El reto de este proyecto es ejecutar en precio y plazo las unidades marcadas en proyecto, cosa que en la realidad es muy difícil de llevar a cabo. Normalmente el proyecto sufre muchas variaciones en su ejecución y sobre todo en contadas ocasiones se ajusta al presupuesto y al plazo. ¿Se ha logrado mantener los precios a lo largo de la obra en este tipo de construcción tan novedosa?
¿Qué podemos hacer para que en el futuro no se desvirtúen tanto los presupuestos, ni asusten las obras pasivas y sean de ejecución integrada en nuestros sistemas constructivos y ejecutivos?
¿Cúal es la realidad del mundo de la construcción, del dia a dia del operario, de los números y los plazos y la visión del proyecto y el proyectista?
¿Qué consecuencias sacamos de toda esta EXPERIENCIA PASSIV?.
Memoria constructiva
Al ser objeto del proyecto, el estudio en si mismo de soluciones constructivas y sus soluciones en obra, se ha optado por utilizar varios tipos de sistemas constructivos. Estudiando y analizando así cuales son los sistemas más beneficiosos, y ventajosos para futuros proyectos y estudios.
Sustentación del Edificio y Sistema Estructural
La planta sótano o planta -1 se realiza sobre cimentación de zapatas y vigas de atado en hormigón, pilares de hormigón armado y cerramiento de bloque de termoarcilla.
El forjado de planta baja es una losa pinve de vigas prefabricadas de hormigón unidireccional con 8 m de luz y el forjado planta de cubierta es de estructura de madera acabo en chapa tratada con luces de hasta 12 m.
La planta primera o planta principal de forma prácticamente rectancular tiene sus dos lados más cortos como muros de carga de termoarcilla armada y los dos lados más largos son de estructura ligera de madera.
Sistemas de Envolventes y Acabados
- Fachada este: estructura de madera con aislamiento, acabada en SATe (sistema de aislamiento térmico por el exterior) de Baumit- acabado nanoport fine (autolimpiable)
- Fachada oeste: estructura de madera con aislamiento + fachada ventilada acabada en abeto douglas tratada
- Fachada norte y fachada sur: estructura de termoarcilla con aislamiento de xps al interior de 10 cm, y al exterior Piedra sentada a hueso (Piedra gallega o del pais)
Sistemas de Acondicionamiento e Instalaciones
Los sistemas utilizados son aerotermia para ACS y suelo radiante y ventilación con recuperador de calor.
La tecnología de las bombas de calor aire agua permite extraer la energía del aire de la forma más eficiente a través de un ciclo frigorífico reversible. El ciclo frigorífico utiliza refrigerante R410a como medio de transporte de la energía aertérmica capturada en el evaporador gracias al cambio de fase líquido-vapor (intercambio con el aire exterior), en modo calefacción, impulsada por el compresor hacia el condensador, donde un nuevo cambio de fase vapor-líquido cede el calor resultante al agua de calefacción.
Calefacción
El sistema de aerotermia de saunier douval utilizado para suelo radiante es: Genia Air 5/2 – Clase de Eficiencia energética estacional en calefacción: A ++.
Es una bomba de calor aire/agua con tecnología inverter DC de última generación y altísimo rendimiento. Incorpora un moderno compresor inverter, un ventilador modulante, un sistema de expansión electrónico, la bomba de alto rendimiento y bajo consumo, así como otros elementos orientados a obtener unos elevados ratios de eficiencia con muy bajos niveles sonoros. Trabaja como generador principal del sistema a las órdenes del Examaster, el cerebro del sistema. Obtiene energía gratuita y renovable del aire (aerotermia) consumiendo algo de energía eléctrica. Su rendimiento puede ser superior al 500% según las condiciones de trabajo del equipo, esto es, por cada kilovatio consumido de la red eléctrica puede conseguir inyectar en la vivienda 5 kilovatios o más. Al ser una bomba de calor aire/agua en formato compacto no introduce refrigerante en el interior de su vivienda, sólo conduce agua por las tuberías. Insistimos, con GENIA Air, lo que circula por las tuberías de su casa es algo tan ecológico como el agua.
EXAMASTER: Es el cerebro del sistema. Las bombas de calor GENIA Air funcionan conectadas a él mediante ebus y a su vez él sólo conoce las funciones y datos de estas bombas de calor. Sus funciones y datos están adaptados para ellas y para los generadores de soporte que se implementen (caldera nueva o existente, resistencias, etc). Recibe información de cuál es la temperatura interior, cual es la temperatura que se desea como consigna y cuál es la temperatura exterior y decide en función de los precios de la energía y las demandas qué generador debe trabajar y cómo, qué emisores (radiadores, suelo radiante, fancoils) deben ponerse en funcionamiento y a qué temperatura. Gestiona prioridades (agua caliente, calefacción, refrigeración, piscina) y puede anticiparse a los servicios de calefacción. También activa el calentamiento del agua caliente (ACS) si ésta no está suministrada por una caldera mixta. Si la caldera mixta es de Saunier Duval y dispone de ebus también se hace cargo de su funcionamiento. Gestiona los generadores con filosofía “Y” para optimizar el coste económico del servicio y aplica curvas auto-adaptativas para ahorrar energía evitando errores de configuración. Es capaz de gestionar hasta 3 zonas maestras de similares temperaturas de emisión con Exacontroles independientes. No sólo recoge la información de temperatura interior, sino que también lo hace con la humedad relativa del ambiente. Puede integrar en su gestión componentes de control de otros fabricantes (en el supuesto de que su casa ya tenga un sistema de control del suelo radiante válido) o incluso gestionar dos zonas con diferentes temperaturas de emisión (una zona de suelo radiante y otra de radiadores, por ejemplo). Gestiona el valor de emisión de temperatura en refrigeración teniendo en cuenta la humedad ambiente para evitar la condensación en el suelo.
Refrigeración
La bomba de calor también hace la función de suelo refrescante, aunque no sea necesaria en este edificio.
Ventilación
El sistema de ventilación se realiza con una máquina de intercambiador de calor: ComfoAir Q350 – Caudal de aire max 350m3/h. – Unidad con By-pass free-cooling modulante – Intercambiador en forma de diamante, +25% incremento de superficie de contacto. – Presión disponible de (200Pa) a 350m3 / h. – Consumo de energía de 19 a 138w. – Eficiencia superior al 95% y un SFP de 0,24wh/m3. – Dimensiones: 850 x 725 x 570 mm.
Iluminación
Toda la vivienda utiliza leds.
Automatización y Control
ComfoSense C55 para control de la ventilación.
Otros
Por el cálculo realizado en el phpp no sería necesario hacer la instalación de calefacción, es decir la vivienda salvo días puntuales de extremo frío podría mantener temperaturas de confort. Pero se decide en proyecto colocar suelo radiante por el miedo conceptual de no tener calefacción en el norte de España, por si acaso. Con este proyecto observaremos y estudiaremos si era necesario o no.
La instalación de las carpinterías se desarrolla de manera especial con unas cintas a cara interior y cara exterior para garantizar la hermeticidad del edificio y con ello evitamos la perdida de energía. Utilizamos el modelo de carpintería kommerling 76 que está certificada y nos da más garantías en cuanto a ahorro de energía.
Energías Renovables in situ o en el entorno
Tipos Energías Renovables
Se barajó en proyecto utilizar paneles solares o células fotovoltaicas, pero la inversión era mucho mayor que el rendimiento a corto plazo y se desestimó. No compensaba económicamente.
Otros apartados
La forma de solucionar la hermeticidad en cada uno de los parámetros constructivos ha sido diferente atendiendo a los distintos materiales. En las fachadas con estructura de madera con láminas, en termoarcilla con yeso.
Presupuesto y viabilidad económica
El coste de la obra supera casi siempre el presupuesto de ejecución material, y así ha sido en este proyecto. En la actualidad estamos planteando soluciones para que se mantengan precios de ejecución estándar sin que sea un sobre coste.
Cumplimiento DB-HE Ahorro de energía
Certificaciones energéticas y ambientales

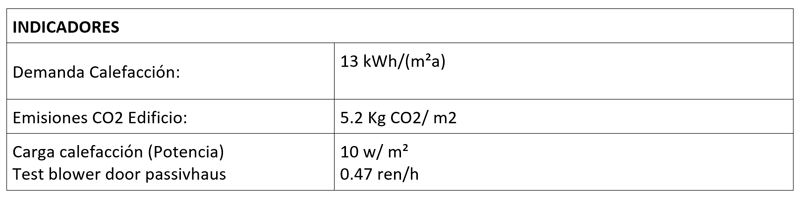

La vivienda está terminando el proceso de certificación de passivhaus. Cumple phpp y el test de blowerdoor se ha realizado 3 veces durante la obra, resultando en la última prueba= 0.47 renovaciones /hora. Está a falta del certificado del instituto alemán de passivhaus.
Imágenes Proyecto
